前常矿井下各中段网络逻辑组网划分在一个VLAN上，各个中段共用一个子网，存在一个地方出现网络环路将对整个井下网络形成网络风暴风险，引发井下整体网络性能下降或瘫痪的现象。例如3月12日整体网络瘫痪的情况。盲井-480至-660、-720、-780和-840中段组网方式为串联式，-480中段网络通过光纤连接至-660中段网络，-660中段网络通过光纤连接至-720中段网络，-720中段网络通过光纤连接至-780中段网络，-780中段网络通过光纤连接至-840中段网络。这种网络组网方式存在中间中段网络中断引发中间中段网络及以下中段网络中断现象，例如780中段网络中断的情况导致840中段也没有网络的情况。

针对井下网络同一个VLAN问题和盲井串联式组网问题，公司决定对整体井下网络进行新的系统性VLAN设计改造和盲井重新设计组网方式改造，将风险和问题控制在每个中段及以下范围，方便现场排查和快速恢复。

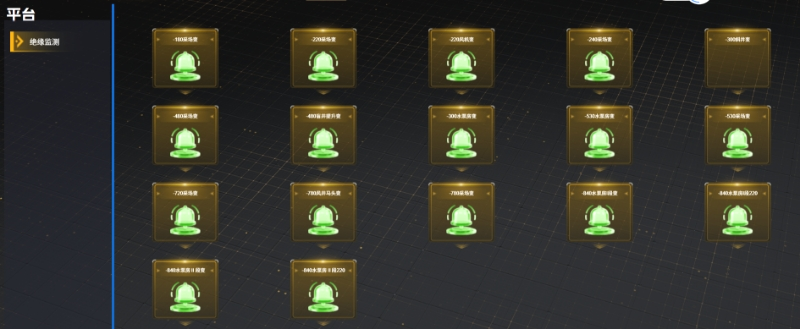

本次VLAN改造根据井下-180中段、-240中段、-300中段、-360中段、-480中段、-720中段、-780中段、-840中段划分9个逻辑子网，共使用9个24位掩码IP地址段，改造设备范围包括各中段摄像头、路由器、广播、传感分站、录像机、电脑和采集控制模块（马头门风门、风机控制、绝缘检测、水泵房），修改每个中段设备地址连接网络，路由器根据不同种类不要求加密设为无密码网络，按照一个中段为单元进行切换改造。

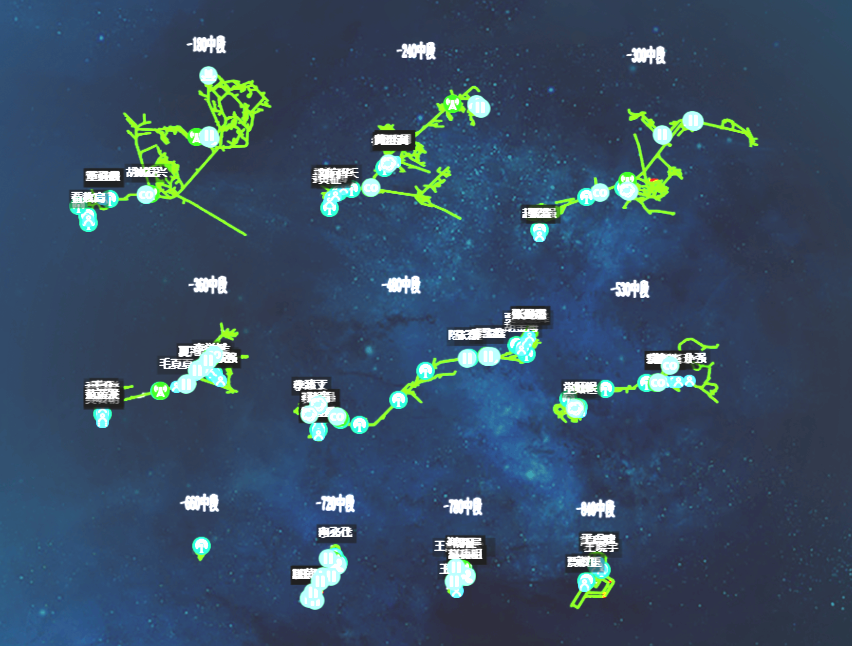

盲井组网改造采取-480到-720、-780和-840各中段直连式组网，从-720、-780和-840各中段分别放一根单模多芯光纤至-480中段到汇聚交换机上。先设计完整体盲井网络拓扑图，再改造-480中段网络设备，并连接至-480中段主网上，后改造-720、-780和-840中段网络设备并布好线路，逐步拆除原串联式各中段主网设备后，切换至直连式各中段主网设备，并同步对每个中段的网络设备进行VLAN改造。改造完成后对中段网络进行检查验证，保证各中段设备网络通信正常。

经过改造后，前常矿井下网络将以每个中段为最小单元进行物理和逻辑组网，有效地提高整体网络抗风险水平，更加方便现场网络问题排查分析和快速恢复。
